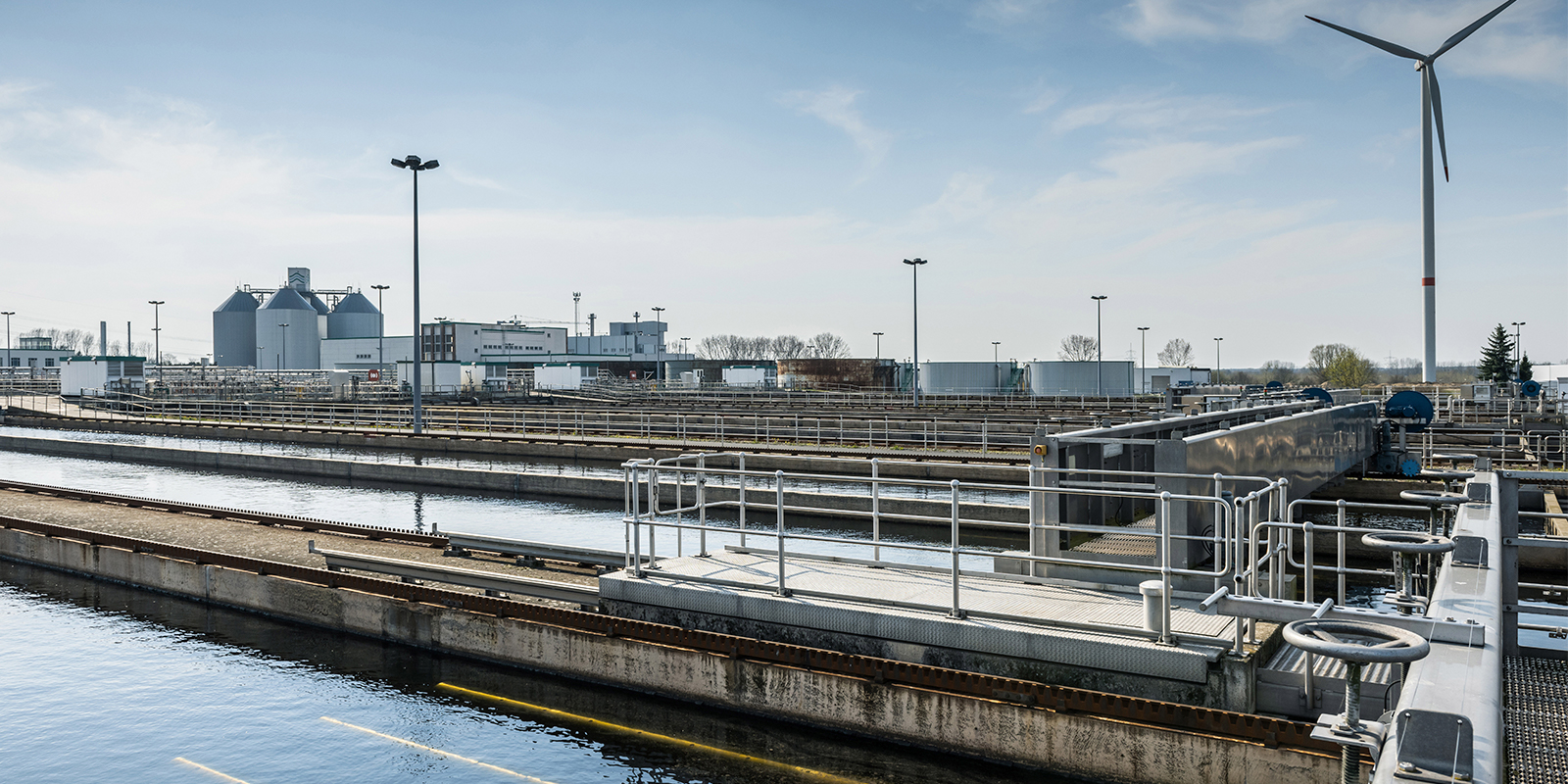

Blick auf die Klärbecken des Klärwerks Schönerlinde

Klärwerk Schönerlinde

Mit dem Ausbau des Klärwerks Schönerlinde wappnen die Berliner Wasserbetriebe das Klärwerk im Norden Berlins für die Zukunft. Neben einem großen Mischwasserspeicher, einer Ozonung zur Spurenstoffentfernung, einer Flockungsfiltration und einem neuen Klärwerksableiter entstehen hier in zwei Ausbaustufen mehrere Blockheizkraftwerke. So wird das Klärwerk zukünftig seine Energie komplett selbst erzeugen.

Bau einer Ozonung

Geplante Bauzeit: Ende 2021 - Ende 2023

Als erste deutsche Kläranlage dieser Größe erhält das Klärwerk Schönerlinde eine auf Ozonierung basierende 4. Reinigungsstufe. Die nach den mechanischen und biologischen Reinigungsschritten im Wasser enthaltenen nicht biologisch abbaubaren Stoffe wie manche Arzneimittel oder andere chemische Stoffe werden durch die Zugabe von Ozon, einem starken Oxidationsmittel, in biologisch abbaubare Stoffe umgewandelt. Anschließend wird das Abwasser in der Flockungsfiltrationsanlage weiter gereinigt.

Bau einer Flockungsfiltration

Geplante Bauzeit: 2022 – Mitte 2025

Nach der Ozonung kommt das Abwasser in die Flockungsfiltrationsanlage. Hier werden chemische Fällmittel wie Eisen- oder Aluminiumsalze zugesetzt. Dadurch entstehen Flocken, die dann im Sandfilter entfernt werden. Die biologisch abbaubaren Stoffe, die bei der vorherigen Reinigungsstufe entstanden sind, und auch Phosphate, werden dann fast vollständig zurückgehalten.

Bau von zwei Blockheizkraftwerken (BHKW)

Geplante Bauzeit: Ende 2021 – Ende 2023

Bei der Abwasserreinigung entsteht Klärschlamm, der in Faultürmen zur Produktion von Faulgas genutzt wird. Bisher haben wir einen Großteil des Gases benutzt, um Wärme zur Trocknung des Faulschlamms zu erzeugen. Nun stellen wir in Schönerlinde die Schlammtrocknung ein und bauen für die freiwerdenden Faulgasmengen zwei zusätzliche Blockheizkraftwerke. In ihnen gewinnen wir Wärme für das Nahwärmenetz und Strom für das Klärwerk.

Abdeckung des Einlaufbauwerks, der Gerinne und der Sandfänge mit Abluftreinigung

Geplante Bauzeit: Mitte 2014 – Ende 2022

Das Abwasser hat meist einen langen Weg hinter sich, wenn es im Klärwerk ankommt. Auf diesem Fließweg bilden sich Faulgase, darunter Schwefelwasserstoff, im Abwasser. Um Mitarbeiter und Umwelt vor den Gasen zu schützen, werden das Einlaufbauwerk, die verbindenden Gerinne nebst der drei Sandfänge abgedeckt, die sich darin befindende Luft abgesaugt und in Abluftbehandlungsanlagen biologisch und chemisch gereinigt. Die provisorische Aktivkohleanlage zur Luftreinigung wird durch ein innovatives, biologisches Verfahren sowie einen Chemowäscher für die belastete Luft abgelöst. Die Einlaufrinnen werden zum Schutz des Baukörpers außerdem mit Kunststoffplatten beschichtet.

Bau eines Mischwasserspeicher

Geplante Bauzeit: 2018 – Mitte 2021

Bei Starkregen verkürzt sich infolge der erhöhten Abwassermenge dessen Aufenthaltszeit im Klärwerk, was die Reinigungsleistung mindert. Mit dem 40.000 m³-Mischwasserspeicher entsteht eine Reservekapazität, die zugleich auch Überläufe der Kanalisation in der Innenstadt vermeidet.

Im Klärwerk Waßmannsdorf ist der mit 50.000 m³ etwas größere Mischwasserspeicher bereits nahezu fertiggestellt. Bilder, Videos und Informationen gibt es hier.

Aktuelle Informationen zum Baufortschritt

Dezember 2021: Baustart für die Ozonanlage

Erste großtechnische Anlage zur Elimination von Spurenstoffen entsteht, Mischwasserspeicher fast fertig.

Der Bau für die erste großtechnische Ozonanlage hat begonnen. Diese weitergehende Reinigungsstufe für biologisch bisher nicht abbaubare Spurenstoffe, darunter manche Arzneimittel, basiert auf eigener Forschung und sichert den eng geschlossenen Berliner Wasserkreislauf zusätzlich ab. In diese Technik werden hier bis Ende 2024 insgesamt 48 Mio. Euro investiert.

Zur Funktion: Wenn ab Ende 2024 das zuvor bereits mit der klassischen Technik weitgehend gereinigte Wasser durch die Ozonanlage fließt, spaltet das Ozon (O₃) schwer abbaubare organische Spurenstoffe, etwa bestimmte Arzneimittel, durch eine Zwangsoxidation auf. Die dabei entstehenden Transformationsprodukte sind dann zumeist biologisch abbaubar bzw. werden durch Filtration zurückgehalten. Gleichzeitig eliminiert die Ozonung Keime im Abwasser.

Dem Bau dieser ersten Ozonanlage sind umfangreiche Forschungsprojekte vorausgegangen, darunter ASKURIS, IST4R und AquaNES, die das Unternehmen gemeinsam mit renommierten Partnern umgesetzt hat. Darin wurden verschiedene Verfahren im Hinblick auf Entfernungsraten bestimmter Stoffe sowie ihre Stabilität und Kosten- und Ressourceneffizienz entwickelt, erprobt und verglichen.

Zugleich ist der neue 40.000 Kubikmeter-Mischwasserspeicher fast fertig. Bei starkem Regen kann in ihm Abwasser „geparkt“ werden. Das verstetigt auch bei solchen Wetterlagen die Reinigungsleistung des Klärwerks und vermeidet Überläufe von Mischwasserkanälen im Zentrum Berlins in die Gewässer.

Mai 2020: Neuer Ableiter geht in Betrieb

Der Ablauf des Klärwerkes fließt über einen Graben zu einem Verteilerbauwerk in der Nähe von Arkenberge, von wo das gereinigte Abwasser über den Nordgraben zum Tegeler See oder über die Panke zur Spree geleitet werden kann. Insbesondere im Bereich der Unterquerung der an das Klärwerk grenzenden Bundesautobahn A10 kam es in der Vergangenheit mehrfach zu hydraulischen Problemen. Der Autobahnausbau hätte diese Probleme verstärkt. Daher wurde entschieden, den Ableiter im Bereich der Autobahn umzulegen und teilweise zu verrohren. Die Schwierigkeit des Projektes war, dass wir nur schrittweise "im Schatten" des Autobahnbaus bauen konnten.

Der alte Ableiter wurde teilweise verfüllt und in anderen Teilen als Biotop erhalten.

März 2020: Ein Parkplatz für 40.000 m³ Mischwasser

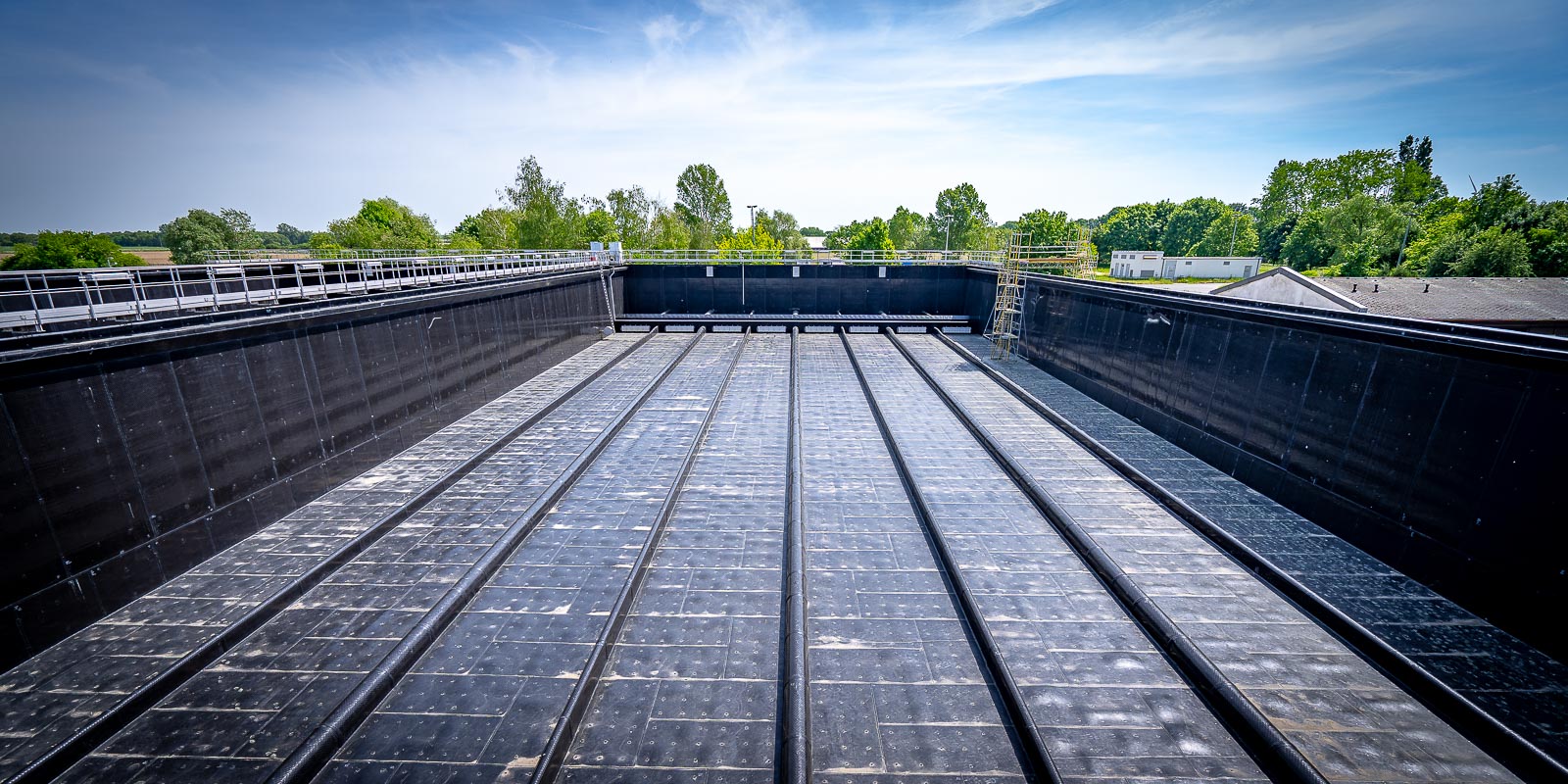

Der Mischwasserspeicher wächst in die Höhe. Die Wände und die Sohle werden zum Schutz vor Korrosion durch Kondensat aus Schwefelwasserstoff mit Betonschutzplatten aus Kunststoff verkleidet. Sie werden in die Schalung eingelegt und gehen mit dem Beton eine kraftschlüssige Verbindung ein.

Der Speicher besteht aus zwei Modulen á 20.000 m³. Seine Entleerung nach einem Starkregen – das kommt etwa 20-mal pro Jahr vor – dauert etwa 24 Stunden. Danach können die Behälter mit einer Schwallspülung gereinigt werden.

2019: Wasser gegen Wasser

Für die Baugrube des Mischwasserspeichers mussten 2019 rund 72.000 Tonnen Erde ausgehoben werden. Das entspricht 2.700 LKW-Ladungen.

Auf einer Fläche von 7.200 Quadratmetern wurde Unterwasserbeton für das Fundament vergossen. Diese Aufgabe übernahmen speziell ausgebildete Taucher. Das Grundwasser blieb in der Grube, um deren Wände stabil zu halten.

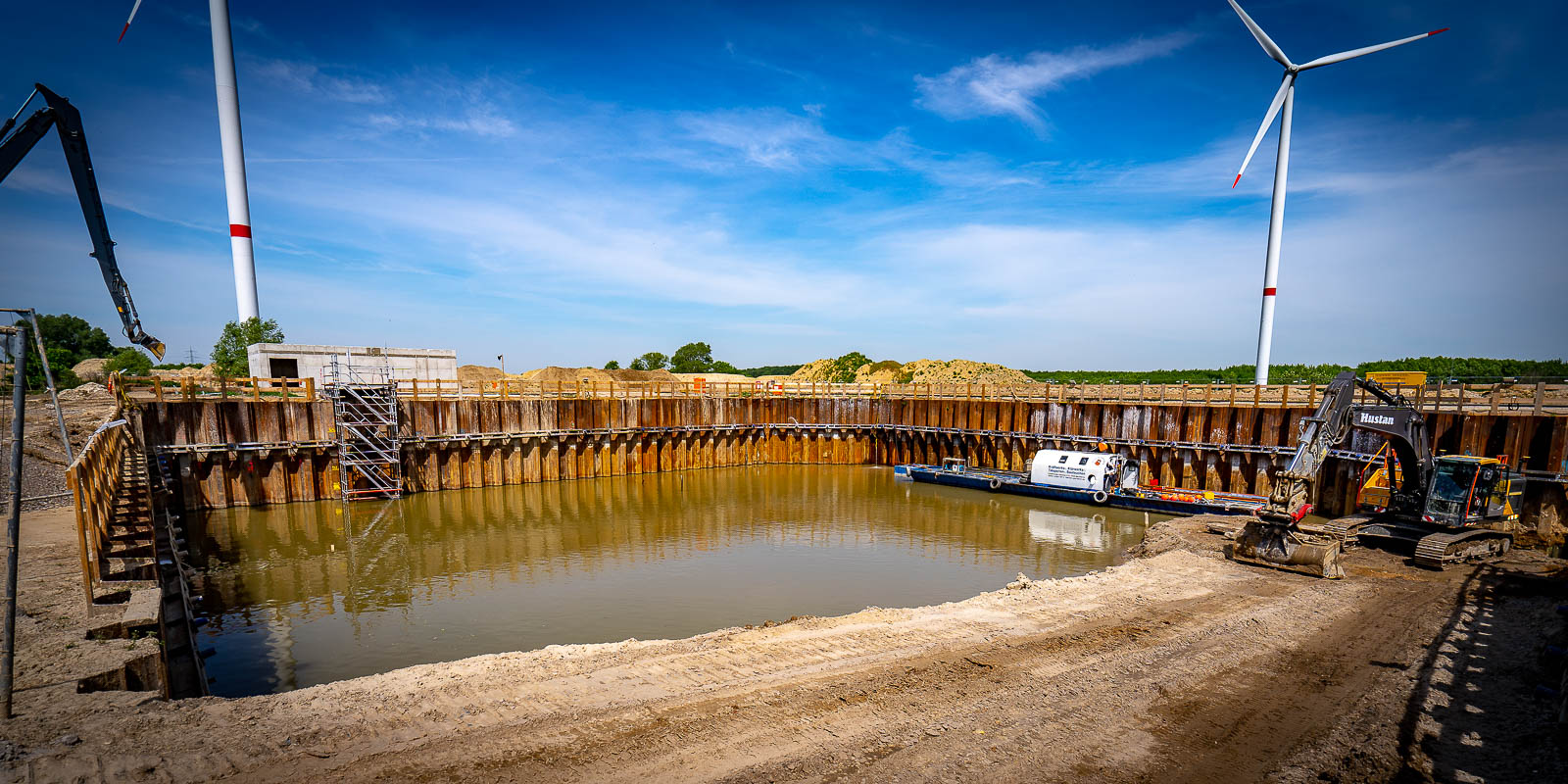

Erste Bauarbeiten zur Errichtung der neuen Ozonanalge.
Fertigstellung des Mischwasserspeichers.

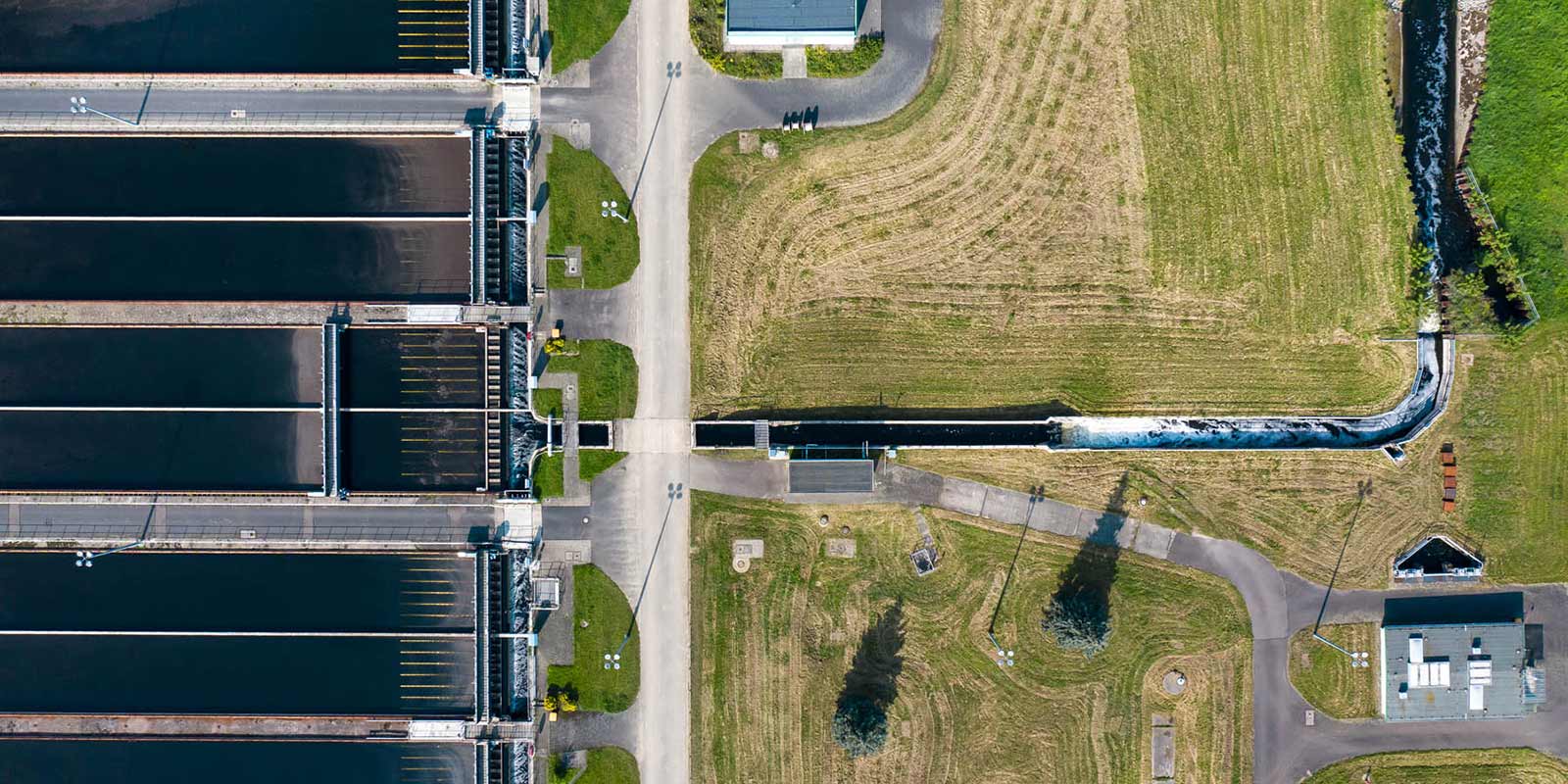

Ableiter des Klärwerks Schönerlinde.

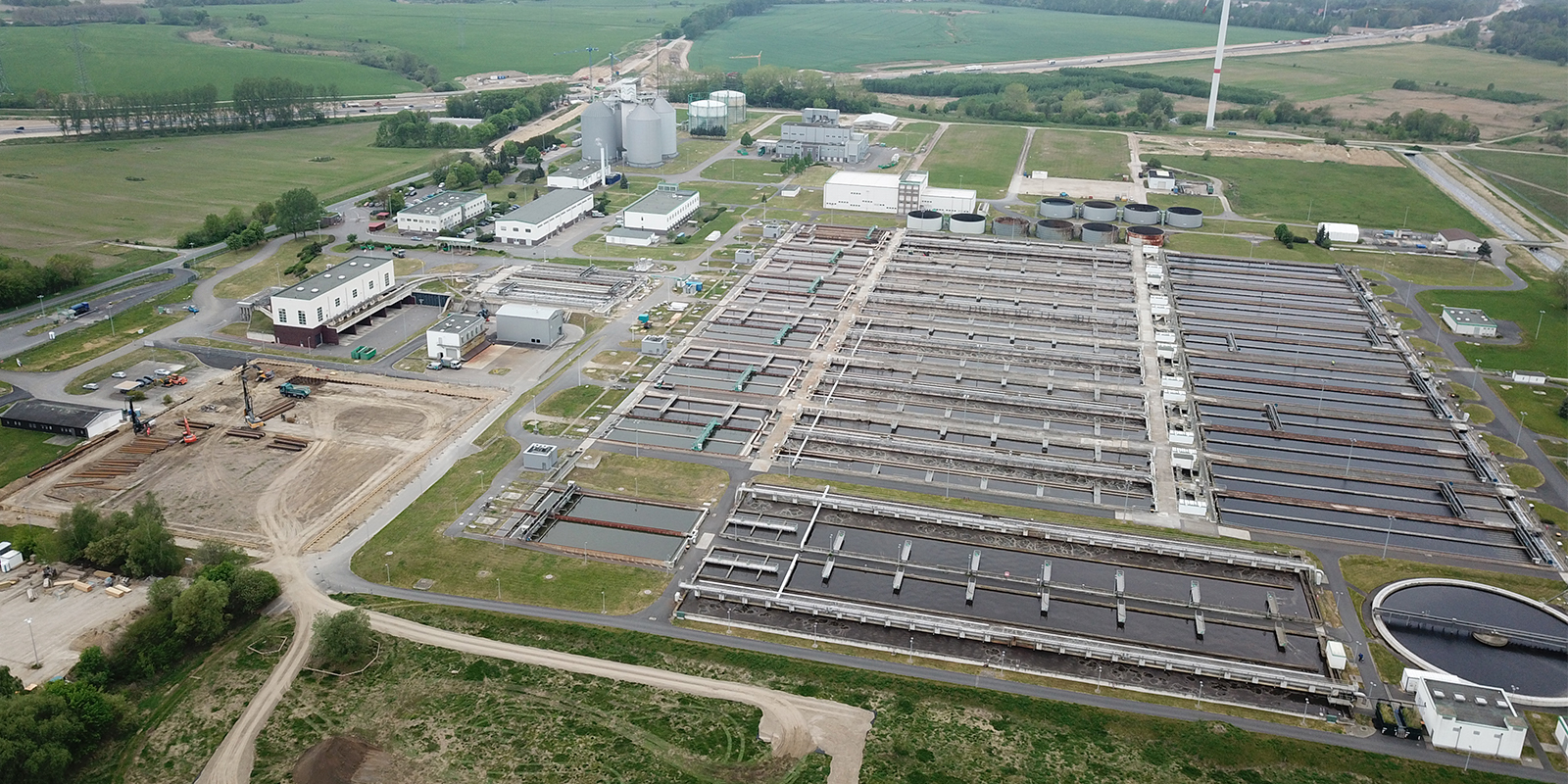

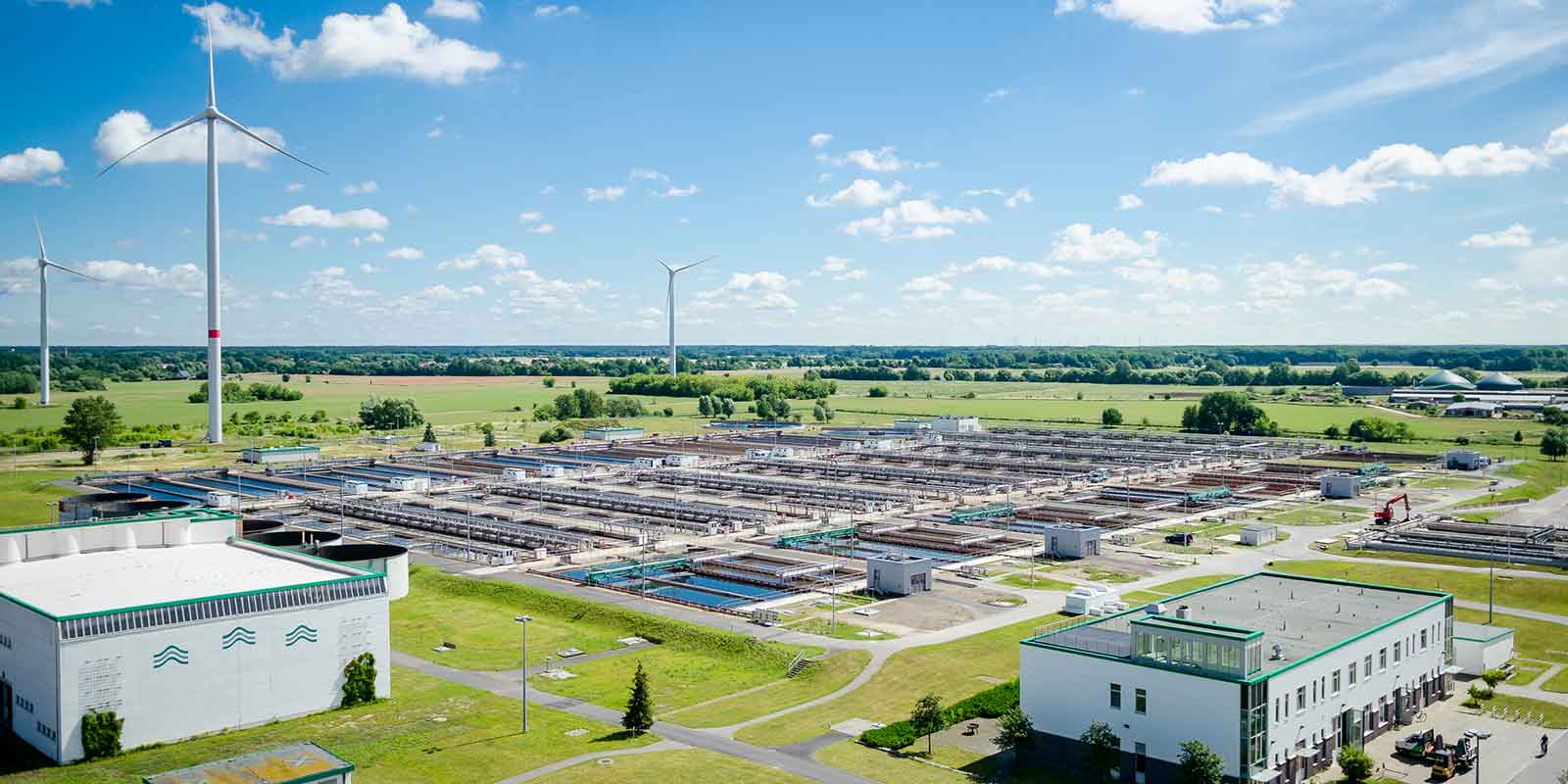

Ein Blick über das Klärwerk Schönerlinde.

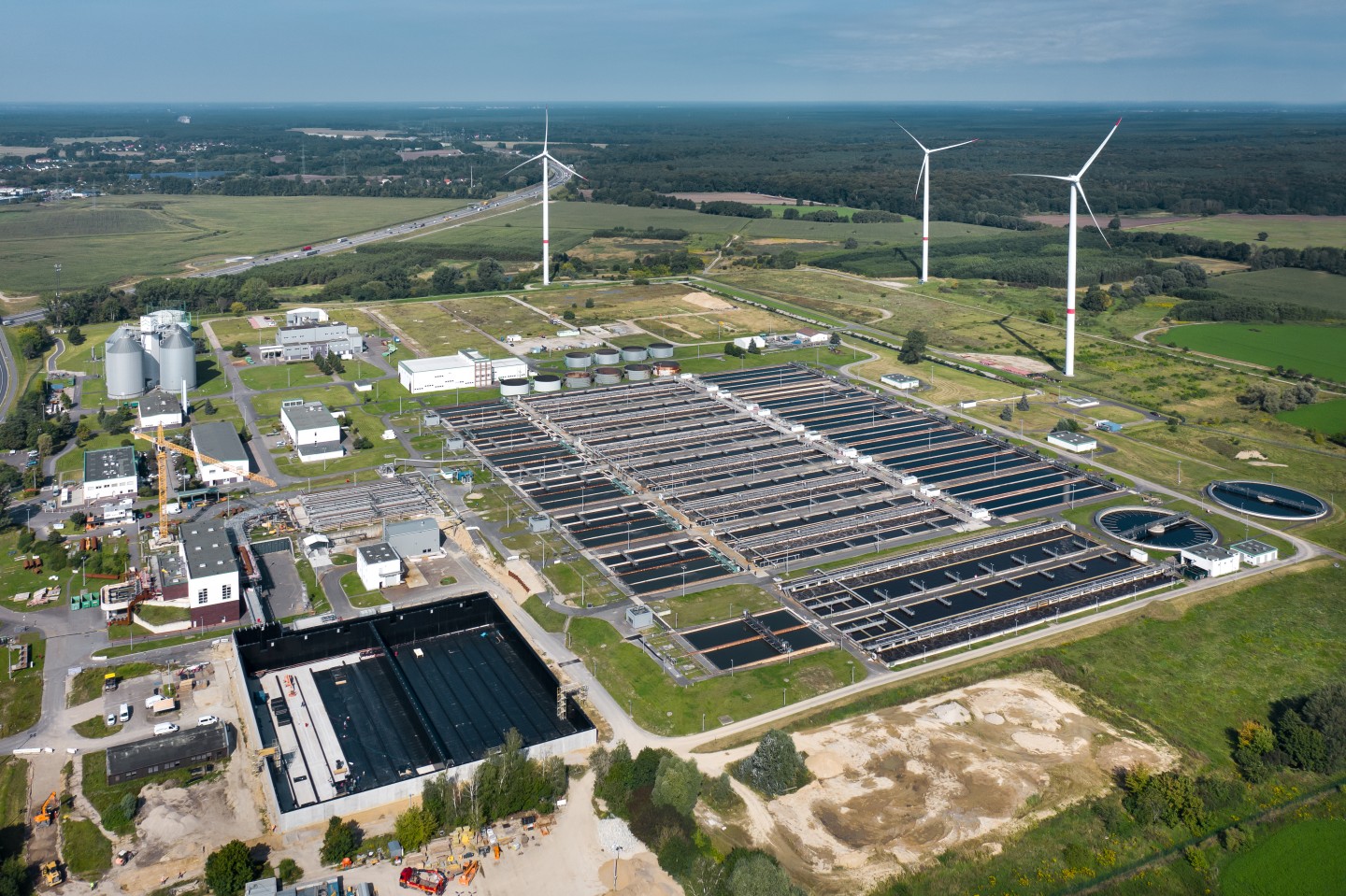

Der im Reinigungsprozess anfallende Klärschlamm wird in den Faulbehältern (hinten) zu Gas, aus dem wir Strom und Wärme erzeugen.

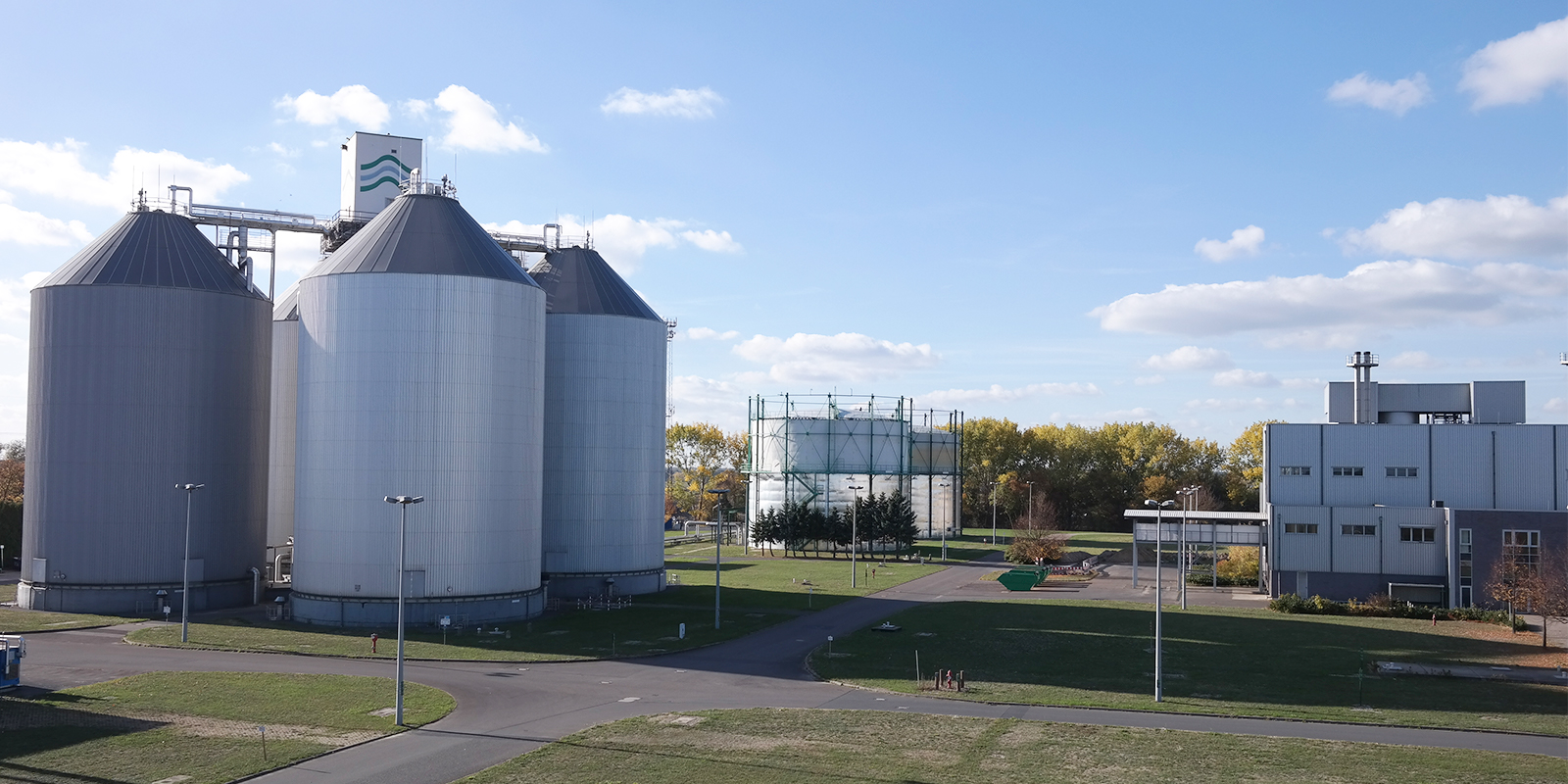

Faulbehälter, Gasspeicher und die stillzulegende Schlammtrocknungsanlage (von links nach rechts).

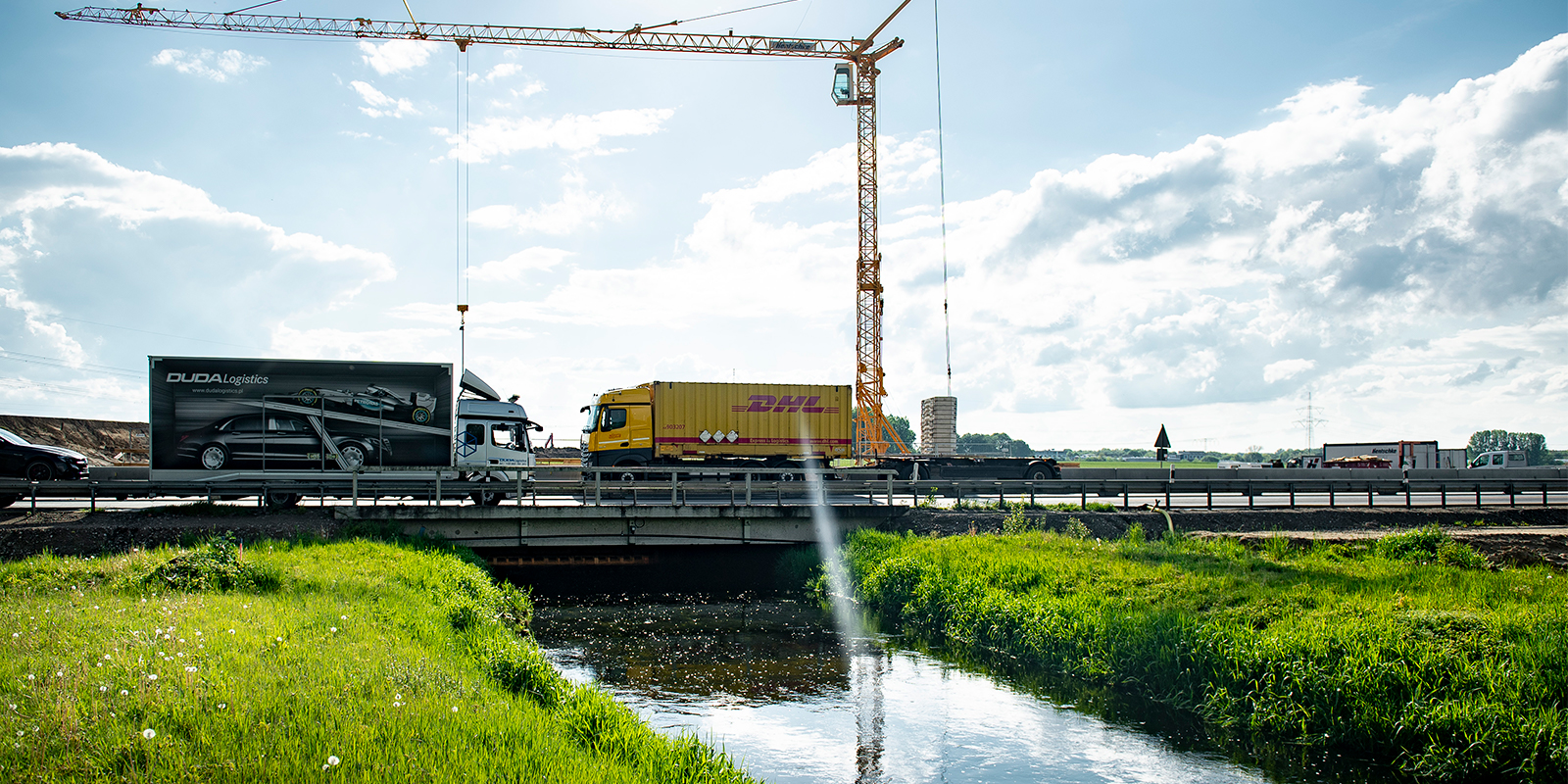

Ablauf des Klärwerks unter der A10.
Sand und Schmutz setzen sich in den Sandfängen ab. Leichte Stoffe gelangen durch Flotation an die Wasseroberfläche und werden entfernt.

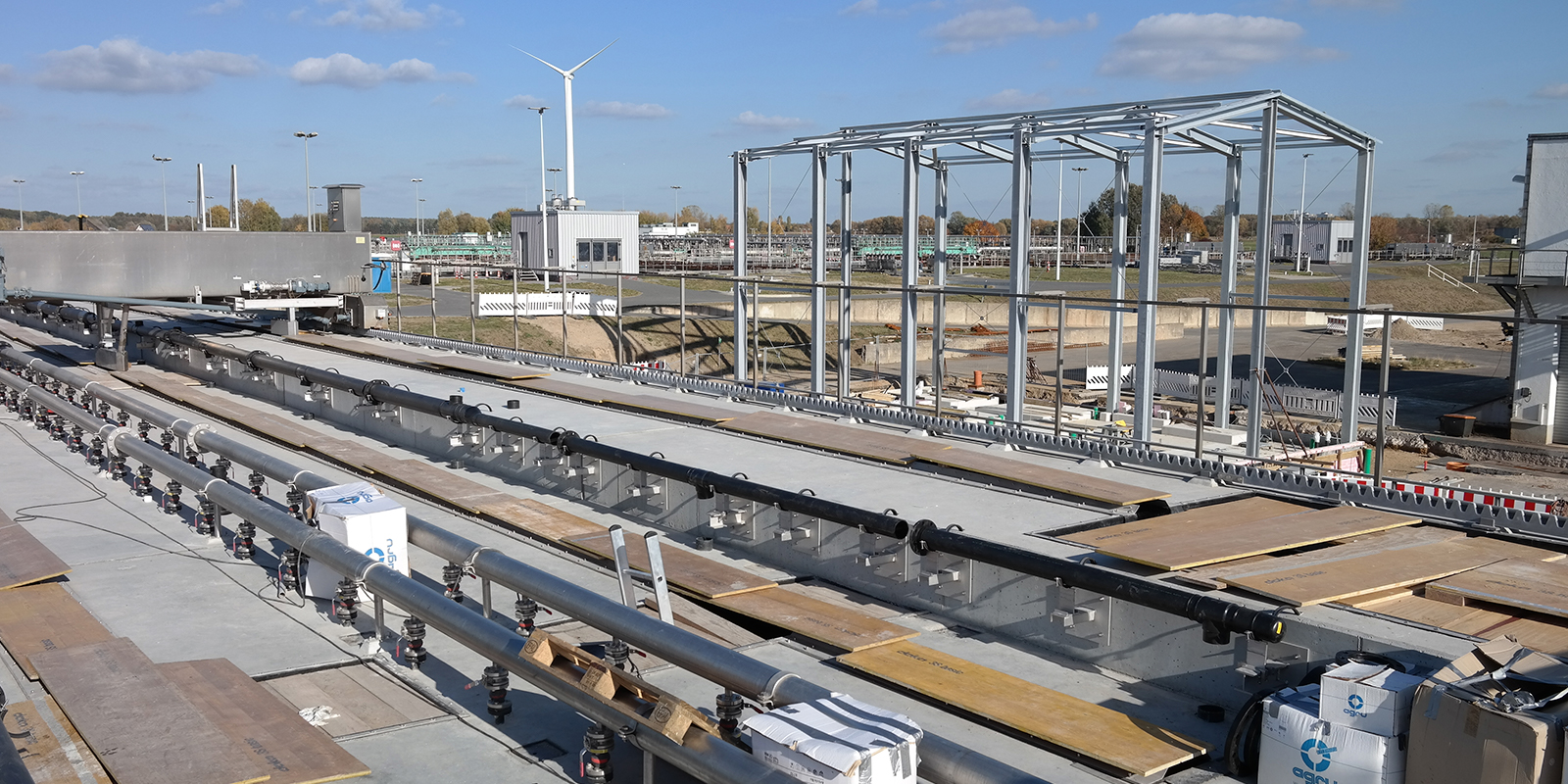

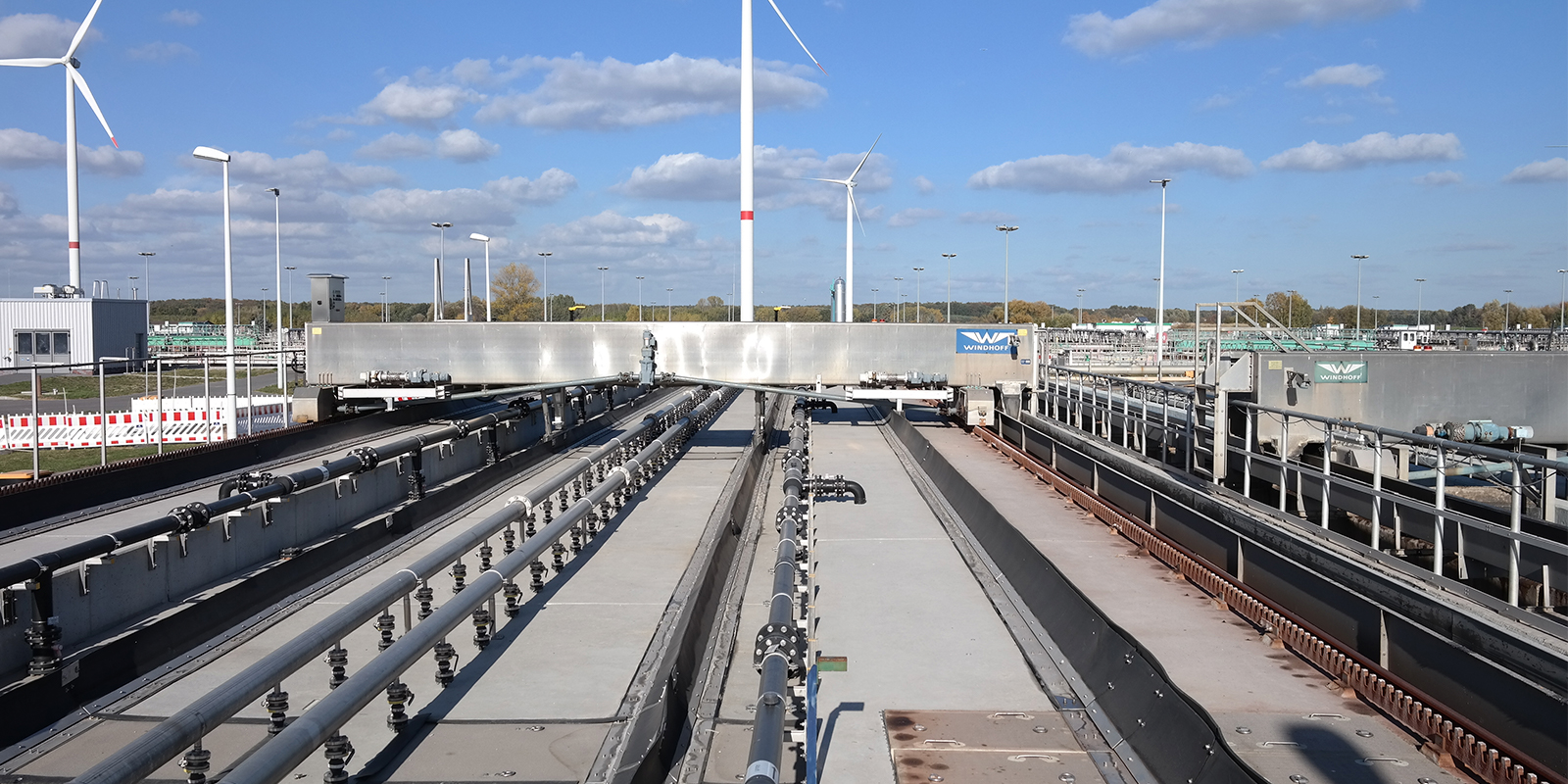

Gute Luft: Zwei der drei Sandfänge sind abgedeckt. Der dritte befindet sich im Bau.
